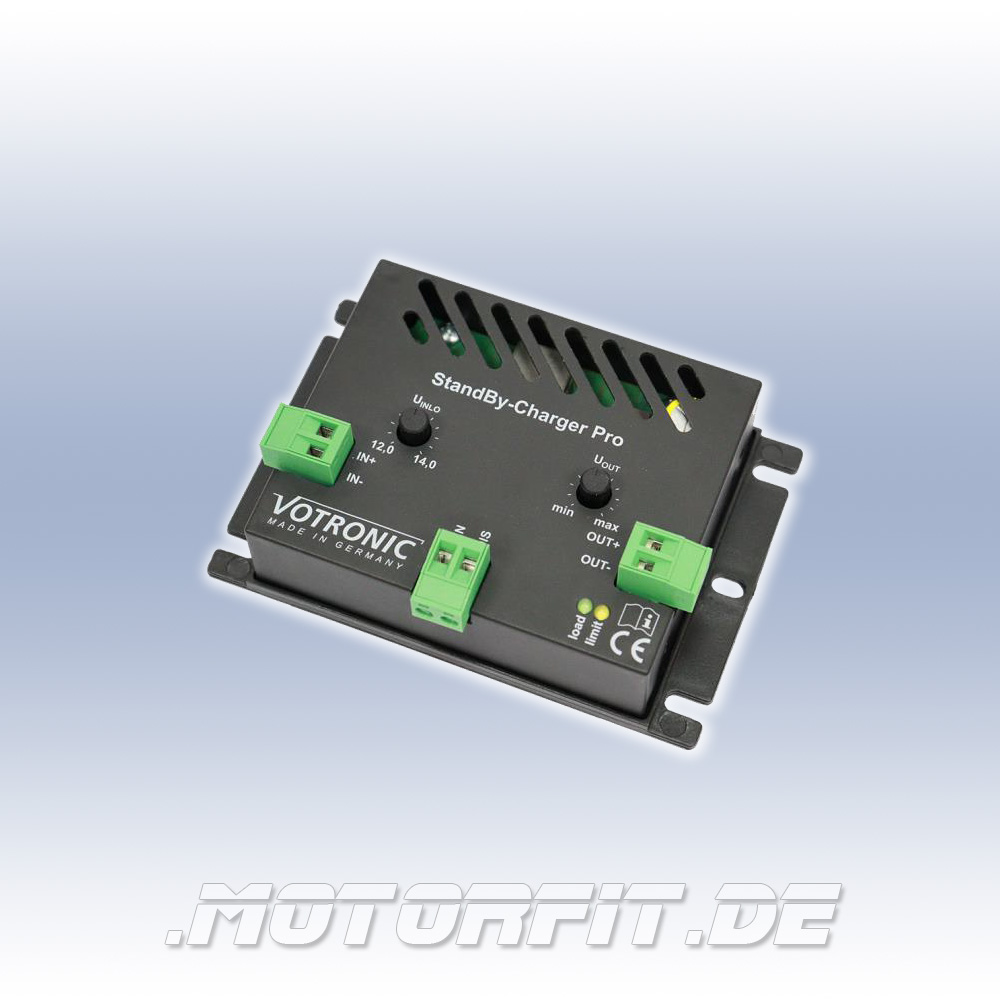

Votronic StandBy-Charger Pro - 12V

Vielleicht kommt Ihnen die Situation bekannt vor: Sie stehen mit dem Camper am Strand und lassen längere Zeit das KFZ-Radio laufen oder öffnen häufiger die Tür. Plötzlich meldet das KFZ-Batterie-Management, dass die (Starter)-Batterie leer wird und das Radio abschaltet oder die Batterie geladen werden soll. Ursachen hierfür sind häufig hohe Stromverbräuche durch das KFZ-Radio oder auch KFZ- Steuersysteme, die bei jedem Türöffnen eine Zeit lang aktiv sind und relativ viel Strom aus der Starterbatterie verbrauchen. Während alle VOTRONIC Netz-Ladegeräte, Solar-Laderegler und Kombinations-Ladegeräte neben dem leistungsstarken Haupt- über einen leistungsreduzierten Neben-Ladeausgang verfügen, der die Startbatterie mit einer definierten Erhaltungsladung versorgt, besitzen viele herkömmliche Geräte diesen leider überhaupt nicht. Abhilfe schafft hier ein sogenannter StandBy Charger.

Der VOTRONIC StandBy-Charger dient zur automatischen Nachladung und Ladeerhaltung der Starterbatterie oder der Zusatzbatterie, wenn das Netz-Ladegerät, der Solar-Laderegler oder der Generator nur über einen Ladeausgang verfügt. Das Gerät lässt sich leicht nachrüsten, indem es einfach zwischen Bord- und Startbatterie bzw. Bord- und Zusatzbatterie geschaltet wird, ohne die vorhandene Verkabelung ändern zu müssen.

Moderne Lithium-(LiFePO4)-Batterie haben aber eine deutlich höhere Ruhespannung als Starterbatterien (Blei, AGM). Dies führt bei Verwendung einfacher, ungeregelter und unkontrollierter StandBy-Ladern zur kompletten Entleerung der Lithium-Versorgungsbatterie. Daher ist der Standby Charger (Art.-Nr. 3065 bzw. 6065) für diese leider nicht geeignet. Der VOTRONIC StandBy Charger Pro verfügt hingegen am Eingang über eine einstellbare Unterspannungsgrenze. Die Ladung wird bei Unterschreiten dieser Spannung unterbrochen. Dadurch kann er problemlos an einer modernen Lithium-(LiFePO4)-Batterie als Versorgungsbatterie betrieben werden, ohne Gefahr zu laufen, diese völlig zu entleeren.

Ist z.B. das Netz-Ladegerät in Betrieb und lädt die Bordbatterie, wird je nach Ladezustand mit einem kleinen Teil des Ladestroms die zweite Batterie (Startbatterie oder Zusatzbatterie) mitgeladen. Diese Ladeerhaltung arbeitet automatisch und ist durch eine erhöhte Spannungslage der zweiten Batterie erkennbar. Eine Überladung der zweiten Batterie ist ausgeschlossen, da die Ladespannung um mindestens 0,6V abgesenkt ist und der Ladestrom auf 3A (24V-Variante: 2A) begrenzt wird.

• Ladewandler zur Rückladung und Ladeerhaltung der Starterbatterie
• IU Ladekennlinie
• Einstellbare Ladeschlussspannung von 12,5 – 14,5 V
• Auf- sowie Abwärtswandeln von Eingangs- zur Ausgangsspannung möglich
• Funktioniert auch, wenn die Spannung der zu versorgenden Batterie kleiner ist als die der zu ladenden Batterie
• Eingangsseitige einstellbare Abschaltschwelle von 12 – 14 V verhindert eine Tiefentladung der eingangsseitig angeschlossenen Batterie
• Geeignet für Blei, Gel, AGM und Lithium-(LiFePO4)-Batterien sowohl am Eingang, als auch am Ausgang
• Starker Ausgangsstrom von max. 8 A
• Passive Kühlung ohne Lüfter
• Zwei unabhängige 12V Steuereingänge:
• “EN” (enable), zum Aktivieren
• “DIS” (disable) zum Deaktivieren
• Standby Charger ist somit extern über Schalter einschaltbar und bspw. durch D+ während der Fahrt abschaltbar
• 2 LEDs informieren über den Betriebszustand
• Betriebssicher durch eingebauten Überhitzungsschutz

Eingang „IN“
Batterie-Nennspannung: 12 V
Eingangsspannungsbereich: 12…15 V
Einstellbereich der eingangsseitigen Abschaltschwelle: 12…14 V
Stromaufnahme im Standby: <1 mA
max. Stromaufnahme: 12 A

Ausgang „OUT“
Batterie-Nennspannung: 12 V
Einstellbereich der Ausgangsspannung: 12,5…14,5 V
Ladestrom max.: 8 A
Abregelung des max. Ladestroms bei Übertemperatur: 5 A

Abmessungen (B x L x H): 105 mm x 71 mm x 25 mm
Gewicht: 92 g
