Votronic Battery Charger VBCS 30/20/250 Profi-Set: Triple-CI Ladegerät + LCD-Charge Control + Temperaturfühler

3 Geräte in Einem
Komplette Stromversorgung in einem Gerät:
- VCC-Ladewandler mit 30A
- Pb-Netzladegerät mit 20A
- MPP-Solarregler für max. 250 Wp

Sorgt in jeder Situation für eine optimale Bordversorgung. Die Batterien sind immer optimal geladen. Verhindert Entladung der Aufbaubatterie durch Rückströme, bsw. bei Euro 5 und Euro 6 Fahrzeugen mit BMS -Systemen! Blei-Säure, GEL, AGM und LiFePo.
- integrierte CI-BUS Schnittstelle


Artikelnummer vo-3242-SET
Gewicht: 3275 g

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AYGWfxWZSf3KmmQQf90NnLYFB7hrll07UzmX7dJMVQrScvAuOSfj1TnSKCbZm2yp7jNkdLKP4PIzoxDz"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiM2VkN2I3ZGY0YjIyYTIzZTE2YTliMTE1ZTZjNDRjMjM0ZDQ4NGU5Mjg3NTk4ZGI5NWQ4Mzc0NmQxNDA4MGFjMXxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjItMDYtMjVUMTQ6MTQ6MDIuMzUyWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU91RWFWOW9SYnl1ckJoZ0t4WFZfdGtBNmxwMkhKcEstWWJnNlZnVGV0MVdENXhrc1M4aThsX08zNTRIaG05Z2dHRFZaTzcya3p5ZVdTZE1aWnJ5Rkw4OXVxRFlnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }
if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('62b71829aaa7f', 'paypal', 'buynow', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('62b71829aaa7f', 'paypal', 'buynow', 'rect', 'gold'); }); }

* inkl. ges. MwSt. zzgl. Versandkosten
** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen.


Votronic Battery Charger VBCS 30/20/250 Triple-CI

Gerätekombination: Ladewandler 30A, Netz-Ladegerät 20A und MPP-Solarregler 250Wp mit integrierter CI-BUS Schnittstelle

Netz-Betrieb, Standbetrieb an der Außensteckdose vom Stromnetz:

  • Die volle Ladeleistung im Universalweitbereich von 110 V AC - 230 V AC ohne Umschaltung ist auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar.
  • Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12 V-Verbraucher aus dem Netz.
  • Nebenladezweig 12 V/4-5 A zur Stütz- und Ladeerhaltung der Fahrzeug-(Blei-) Starterbatterie bei langen Standzeiten.
  • Dank der Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause).

Lade-Wandler-, „B2B“-Betrieb, Mobilbetrieb aus Lichtmaschine und Starterbatterie (Battery to Battery):

  • Der leistungsfähige Lade-Wandler (Booster) ermöglicht die vollständige Ladung der Bordbatterie während der Fahrt.
  • Er erhöht/vermindert die Spannung auf das nötige Niveau, um die Bordbatterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können.
  • Er gleicht Leitungsverluste und erhebliche Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6-Fahrzeugen ständig vorkommen, vollständig aus.
  • Die mit versorgten 12 V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.

Solar-Betrieb, „MPP“ (Maximum-Power-Point):

  • Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Der Ladestromzugewinn von 10 % bis 30 % sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.
  • Nebenladezweig zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten.
  • Schaltausgang „AES“, bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES“ (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12 V-Betrieb.

Pulser-Betrieb, Training für die Bordbatterie in den Ladepausen, wenn keine Ladequelle vorhanden ist:

  • Durch Batterie-Training wird die unbenutzte (Blei-) Batterie beim Überwintern, bei Saisonbetrieb oder längeren Standpausen vor schneller Alterung und Ausfall durch Sulfatierung geschützt.

 Weitere Geräteeigenschaften:

  • Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
  • Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit den Batterien verbunden sein und hält diese auf Vollladung. Ist keine Ladequelle vorhanden (Netzausfall, Motor-Stopp, Nacht) werden die Batterien nicht entladen.
  • Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
  • Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie.
  • Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. beim Batteriewechsel).
  • Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (Wind-, Motor- und Brennstoff-Generatoren) an einer Batterie.
  • Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
  • Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden. LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen < 0°C. Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
  • Blei-Batterie-Regenerierung bei Standzeiten automatisch zweimal wöchentlich gegen schädliche Säureschichtungen.
  • Ladehilfe für tiefstentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
  • Steckfertiger Anschluss für optionalen LCD-Charge Control S

Produktmerkmale

  • VCC-Ladewandler mit 30A
  • Pb-Netz-Ladegerät mit 20A
  • MPP-Solarregler für max. 250Wp
  • integrierte CI-BUS Schnittstelle

Highlights

  • Ständige, vollautomatische Batterieladung
  • Hohe Betriebssicherheit
  • Schnelle, batterieschonende Ladung
  • Integrierte Batterie-Pflege
  • Volle Ladeleistung weltweit
  • 110 V / 230 V
  • 8 Ladekennlinien für Säure-, Gel-, AGM- und LiFePO4-Batterien
  • Temperatur-Sensor 825 im Lieferumfang enthalten
  • Robuste Technik und kompakte Bauform
  • Einfache Installation, kurze Kabelwege
  • Optional: Plug and Play Anzeige und -Bedienteil LCD-Charge Control S

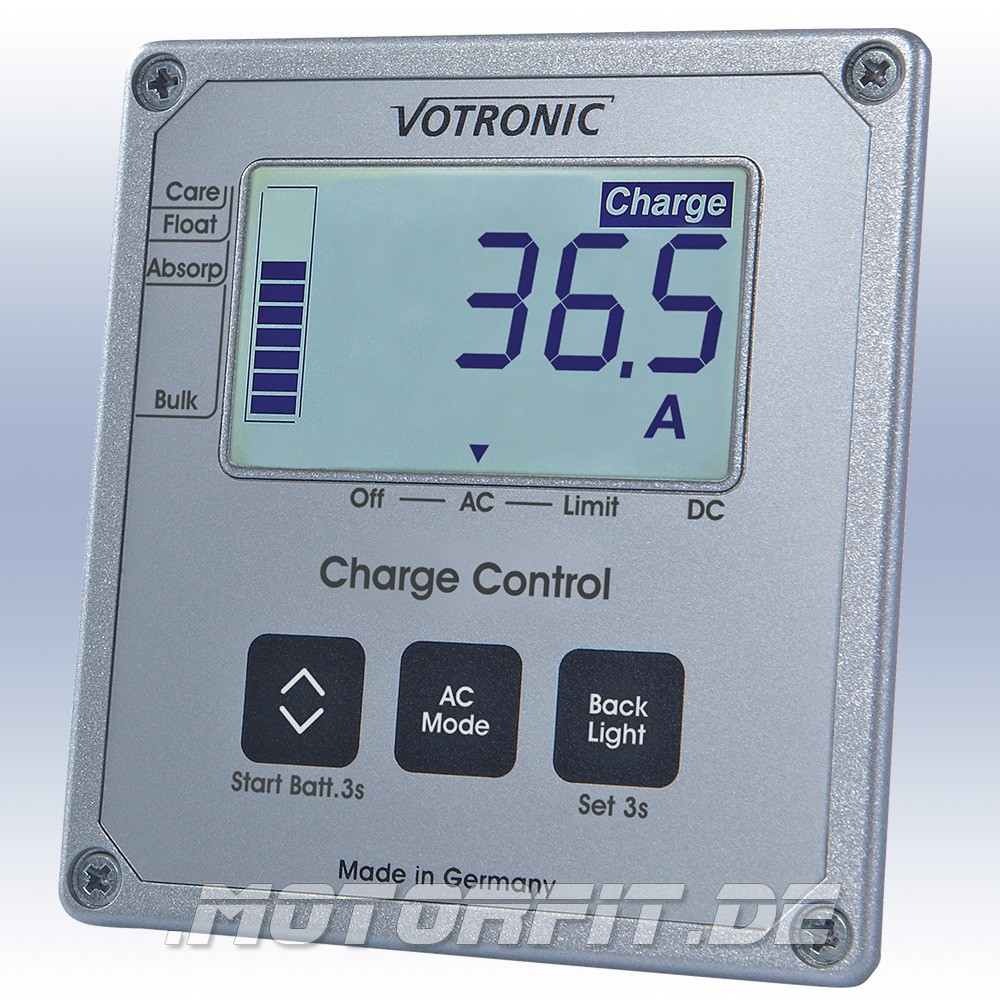

Votronic LCD-Charge Control S

Kontroll- und Bedien-Element für Baureihe VBCS Triple

Der LCD-Charge Control S ist ein komfortables, einfach zu bedienendes Kontroll- und Bedien-Element für die Ladegeräte der Baureihe VBCS Triple.

Es zeigt den Status der einzelnen Ladequellen, die momentane Ladephase, die Spannung von Bord- und Starter-Batterie sowie den aktuellen Ladestrom an. Bei Solar-Betrieb stehen zudem die Anzeigen für die aktuelle Solarleistung (W) und für eigene Statistikzwecke die Energie-Zähler (Wh und Ah, jederzeit auf „Null“ rücksetzbar) zur Verfügung. Mittels Tastendruck wird der Netz-Lademodus des VBCS Triple manuell ein- bzw. ausgeschaltet oder leistungsmäßig reduziert (AC Power-Limit), z.B. bei zu schwach abgesichertem Landstrom. Eine spezielle Schutzfunktion sorgt dafür, dass eine versehentlich ausgeschaltete Netz-Ladung reaktiviert wird, wenn die Bordbatterie Gefahr läuft, tiefentladen zu werden.

Die große, übersichtliche Anzeige besitzt ein beleuchtetes und hervorragend ablesbares Display mit sehr geringem Stromverbrauch. Über den Plug and Play Anschluss lässt es sich jederzeit, auch nachträglich, einfach nachrüsten und durch die kompakte Bauform an nahezu jeder Stelle montieren.

Produktmerkmale

  • Kompatibel zu VOTRONIC Ladegerät VBCS Triple
  • Große, übersichtliche Anzeige
  • Helles, weiß beleuchtetes Display
  • Anzeige der aktiven Ladequelle Netz/Ladewandler/Solar
  • Kontrolle der Netz-Ladefunktion, AC Power Limit
  • Anzeige der Batterie-Ladephasen
  • Spannungs- und Ladestrom- Anzeigen
  • Solar-Computer Funktion
  • Einfach zu bedienen
  • Jederzeit nachrüstbar

Lieferumfang:

  • Anschlusskabel 5 m lang
  • Befestigungsschrauben
  • Anleitung
  • Bohrschablone



Profi-Set Lieferumfang:

  • Votronic Battery Charger VBCS 30/20/250 Triple
  • Votronic LCD-Charge Control S


Qualität Made in Germany



 Netzbetrieb
 Nenn-Betriebsspannung (AC) in [V] 110 bis 230 / 45 - 65 Hz weltweit
 Betriebsspannungsbereich (AC) in [V] 90- 270 (volle Ladeleistung)
 Max. Leistungs-Aufnahme (AC) in [W] 360
 Lade-Leistung Bord-/Starter-Batterie max. [A] 20,0 / 4,0
 Schaltausgang für Motor-Startsperre ja
 Power-Limit-Funktion ja
 12 V / 12 V B2B-Ladewandler-Betrieb
 Lade-Leistung Bord-Batterie max. [A] 30
 Automatische Aktivierung D+ / Zündung ja
 Starter-Batterie/LiMa Spannungsbereich (Euro 6) in [V] / max. Strom [A] 10,5 - 16,0 / 42
 Limit II max. Strom Begrenzung (einstellbar) in [A] 25
 MPP-Solar-Laderegler-Betrieb
 Solar-Modul-Leistung (Pmax) in [Wp] 50 - 250
 Solar-Modul-Strom max.  [A] 15,0
 Solar-Modul-Spannung (Voc) max. [V] 36
 Ladestrom Bord- / Starterbatterie max. [A] 18,0 / 4,0
 Schalt-Ausgang AES Kühlschrank ja
 Starter-Batterie
 Nennspannung [V] / Kapazität min. [Ah] empfohlen 12  / > 60
 Bord-Batterie, IU1oU2oU3
 Nennspannung Blei / LiFePO4 [V] 12 / 12,0 - 13,3
 Batterie-Kapazität, einstellbar [Ah] 45 - 280
 Geräte-Einbaulage beliebig
 Temperaturbereich [°C] -20 bis +45
 Schutzgrad/-klasse IP 21
 Maße (BxHxT) in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse 217 x 85 x 250
 Gewicht [g] 2.700
 Umgebungsbedingungen, Luftfeuchtigkeit:  max. 95% Raumfeuchte, nicht kondensierend
 Lieferumfang: Netzkabel, 1 Temperatursensor, Bedienungsanleitung

 Ladeprogramme:

1 „Gel“: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2oU3
Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.

2 „AGM“: Ladeprogramm für AGM-/Vlies-Batterien, Kennlinie IU1oU2oU3
Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen-Technologie).

3 Ladeprogramm „DIN 0510“ für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3
Allgemeine DIN-Kennlinie zur Ladung und Ladeerhaltung von offenen und geschlossenen Bleiakkus mit abnehmbaren Zellenstopfen und der Möglichkeit der Säurestandskontrolle und Säurestandskorrektur (Wartung). Ebenfalls anzuwenden für geschlossene Batterien wartungsarm, wartungsfrei, antimonarm, silberlegiert, calcium etc. mit niedrigem bzw. sehr niedrigem Wasserverbrauch. Bietet mit hohem U1-Niveau kurze Ladezeiten, hohen Ladefaktor und hohe Säuredurchmischung, auch im ruhenden (stationären) Einsatz (Säureschichtung) bei „nassen“ Antriebs-, Beleuchtungs-, Solar-, Heavy Duty- und Standard-Batterien.

4 „UNIVERSAL“: Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2oU3
Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.

Li „LiFePO4“: Ladeprogramm für Lithium-Batterien, Kennlinie IU1oU2oU3
Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung. Eine spezielle Ruhe-Erhaltung hält die LiFePO4-Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf einem für die Lebensdauer vorteilhaften Ladestand von 50-80% und puffert dabei auch 12 V-Verbraucher sowie die Fahrzeug-Starterbatterie. Darüber hinaus aktiviert eine regelmäßige Auto Wake UP-Funktion das Batterien Zellen-Balancing.

Merkmale:

BR Automatische Batterie-Regenerierung   DC Netzteil-Funktion (Batteriewechsel)
FB Anschluss Fern-Bedienung/-Anzeige   Kap Batterie-Kapazität (-Größe) einstellbar
PL Power-Limit-Funktion
Netz-/Ladeleistungs-Reduzierung
  SR Silent Run-Funktion (Nachtabsenkung)
TK Temperatur-Kompensation   TS Temperatur-Sensor im Lieferumfang
VF Spannungsfühler
(bei sehr langen Ladeleitungen)
