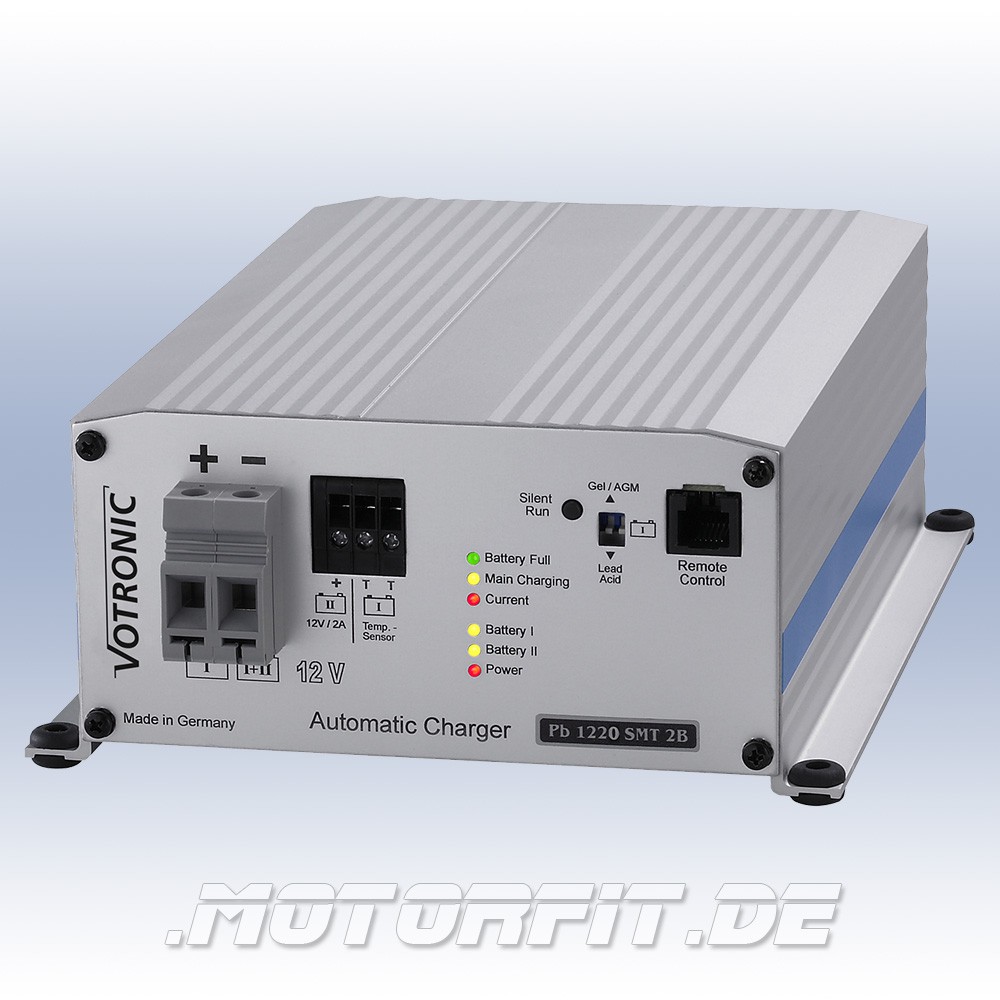

Votronic Batterie-Ladegerät Pb 1220 SMT 2B - 12V / Pb1220 für Gel, AGM, Säure, LiFePO4

Professionelles Ladegerät für Wohnmobile/RV, Marine und Sonderfahrzeuge. Mit neuesten Kennlinien für Standard-, Gel- und AGM- Batterien.Qualität Made in Germany.


Artikelnummer vo-3101
Gewicht: 1600 g

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AYGWfxWZSf3KmmQQf90NnLYFB7hrll07UzmX7dJMVQrScvAuOSfj1TnSKCbZm2yp7jNkdLKP4PIzoxDz"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNjgwMzI3YmQxOTMxZDNjNzgzMWU0YjE3Y2YwNDViNWRmMzgxODA3YjI5NGM5M2M1OWEzY2ZkZDM1MDY1ZWMwN3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjItMTAtMDVUMDQ6NDc6MTkuNzUwWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1HcDNxOW4zVGZJdW96NG1wUnJOUVN1OGVXRW1jNmJuNXNEUmlQbDdXc3kzRmdiMVpBTWR1MllkTWF0TDFabXZwM1pqVnV4WC13UkJuSnVKbmRGM2NjVVc4bXlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }
if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('633d18b080cda', 'paypal', 'buynow', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('633d18b080cda', 'paypal', 'buynow', 'rect', 'gold'); }); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AYGWfxWZSf3KmmQQf90NnLYFB7hrll07UzmX7dJMVQrScvAuOSfj1TnSKCbZm2yp7jNkdLKP4PIzoxDz"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNjgwMzI3YmQxOTMxZDNjNzgzMWU0YjE3Y2YwNDViNWRmMzgxODA3YjI5NGM5M2M1OWEzY2ZkZDM1MDY1ZWMwN3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjItMTAtMDVUMDQ6NDc6MTkuNzUwWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1HcDNxOW4zVGZJdW96NG1wUnJOUVN1OGVXRW1jNmJuNXNEUmlQbDdXc3kzRmdiMVpBTWR1MllkTWF0TDFabXZwM1pqVnV4WC13UkJuSnVKbmRGM2NjVVc4bXlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }

* inkl. ges. MwSt. zzgl. Versandkosten
** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen.


Votronic Batterie-Ladegerät Pb 1220 SMT 2B - 12V

  • Ladeprogramme Nr. 1, 2, 4 und Li (Gel, AGM, Säure, LiFePO4) auf Batterietyp einstellbar
  • Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
  • Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits‐Schalter).
  • Lithium LiFePO4‐ Maintenance, Auto Wake Up, Instandhaltungsphase: Regelmäßiges automatisches Aktivieren des Batterie Zellen‐Balancings alle 10 Tage um durchgängig die volle Ladung der Batterie zu gewährleisten.
  • Blei‐Batterie‐Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
  • Parallel‐ und Puffer‐Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
  • Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Verpolung, Fehlverhalten und Batterie‐Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits‐Schalter.
  • Anschluss für Batterie‐Temperatur‐Sensor (Zubehör Temperatur‐Sensor 825, Art.‐Nr. 2001): Bei Blei‐Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie‐Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und damit Batteriebelastung vermieden.
    Bei LiFePO4‐Batterien ist der Batterie Temperatur‐Sensor erforderlich für die Funktion: Er dient dem Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen unter 0°C.
  • Silent Run‐Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).
  • Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. Batteriewechsel).
  • Ladekabel‐Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
  • Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Wind‐ und Benzingeneratoren, Lichtmaschinen etc. an einer Batterie.
  • Ladehilfe für tiefstentladene Blei‐Batterien: Schonendes vorladen der (Blei‐Säure, ‐Gel, ‐AGM) Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
  • Trennung der Batterien bei Netzausfall, Überhitzung, Fehlverhalten (Sicherheitsschalter pro Ladeausgang)
  • Separater Neben-Ladeausgang „S“ zur Stütz- und Erhaltungs-Ladung der Fahrzeug-Starter-Batterie

Lademöglichkeiten

1 „Gel“: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2oU3
Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.

2 „AGM“: Ladeprogramm für AGM-/Vlies- Batterien, Kennlinie IU1oU2oU3
Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen Technologie).

4 „UNIVERSAL“: Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2oU3
Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.

Li „LiFePO4“: Ladeprogramm für Lithium Batterien, Kennlinie IU1oU2oU3
Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung. Eine spezielle Ruhe-Erhaltung hält die LiFePO4-Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf einem für die Lebensdauer vorteilhaften Ladestand von 50-80% und puffert dabei auch 12 V-Verbraucher sowie die Fahrzeug-Starterbatterie.



Produktmerkmale

  • Ladeleistung: 20A
  • Hohe Betriebssicherheit
  • Schnelle, batterieschonende Ladung für lange Batterie-Lebensdauer
  • Klein, leicht und kompakt
  • Volle Ladeleistung auch bei niedriger Netzspannung
  • Optimierte 6-stufige Ladekennlinie für Säure-, Gel- und AGM-Batterien
  • Temperatur-Kompensation
  • Überwachungsfreie Ladung
  • Für Pufferbetrieb geeignet
  • Automatische Batterie-Regenerierung
  • BR Automatische Batterie-Regenerierung   FB Anschluss Fern-Bedienung/-Anzeige
    DC Netzteil-Funktion (Batteriewechsel)   SR Silent Run-Funktion (Nachtabsenkung)
    TK Temperatur-Kompensation

Lieferumfang:

  • Ladegerät
  • Netzkabel
  • Anleitung

Qualität Made in Germany

Unser Tipp

Das Laden von Blei-Batterien ist stark von der Temperatur abhängig. Deshalb sollte zur Vollladung besonders von Gelund AGM-Batterien ein Temperatur-Sensor 825 verwendet werden.

Wir empfehlen

Um die Lebensdauer von Blei-Batterien zu erhöhen, sollte 1x pro Monat mit einem Netz-Ladegerät zu 100 % aufgeladen werden. Unzureichende Wiederaufladungen führen zu Kapazitätsverlust und vorzeitiger Alterung der Batterie.



Votronic Batterie-Ladegerät Pb 1220 SMT 2B - 12V

  Netz‐Spannung (Netzfrequenz 45 ‐ 65 Hz) 110 V ‐ 230 V
  Netz‐Funktions‐Spannungsbereich, alle Typen 85 V ‐ 270 V, kurzzeitig 305 V (5 sek.)
  Netz‐Spannungsbereich für volle Ladeleistung 180 V ‐ 270 V
  Netz‐Leistungs‐Aufnahme max. 330 W
  Netz‐Leistungs‐Aufnahme bei Ladebereitschaft 1,9 W
  Aktive sinusförmige Power‐Faktor‐Korrektur (CosPhi < = 1) ja
  Ladestrom ca. bei 110 V‐Netzspannung 18 A
  Haupt‐Ladeausgang Batterie I
  Batterie‐Nennspannung Blei‐/LiFePO4‐Batterie 12 V / 12 V‐13,3 V
  Wählbare Ladeprogramme Blei‐Gel/AGM/Säure, LiFePO4 4
  Batteriekapazität (empfohlen) 80 Ah ‐ 145 Ah
  Batteriekapazität (nach Anwendungsfall, z.B. auch LiFePO4) 50 Ah ‐ 230 Ah
  Ladestrom Hauptladung, I‐Phase, 8 V bis U1; 0‐15,5 h 20 A
  Lade‐/Puffer‐/Last‐Strom, geregelt U1‐U2‐U3‐Phase 0 A ‐ 20 A
  Mindest‐Batteriespannung für Ladebeginn 0 V
  Vorladestrom, tiefstentladene Batterien 0 V ‐ 8 V 10,0 A
  Rückstrom aus Batterie (Netzausfall) < 0,5 mA
  Rücksetzspannung (30 sec), Batterie‐Typ abhängig 12,75 V / 13,25 V
  Ladespannungs‐Limit (Schutz angeschlossener Verbraucher) 15,0 V
  Externe Überspannungsabschaltung (20 sec) 15,5 V
  Spannungswelligkeit < 30 mV rms
  Lade‐Timer 4‐fach
  Verpol‐/Kurzschluss‐/Rückentlade‐/Sicherheits‐Schutz ja
  Sicherheits‐Timer je Ladephase I‐/U1‐/U2‐ ja
  Blei Batterie‐Regenerierung bei langer Standzeit, 2x wöchtl. 1 h ja
  LiFePO4‐Auto Wake Up bei langer Standzeit, 10 täglich 0,5 h ja
  oder LiFePO4‐Lithium Ruhe‐Erhaltung (Saisonbetrieb) ja
  Eingang für Batterie‐Temperatur‐Sensor ja
  Netzteilbetrieb (z. B. Weiterversorgung bei Batteriewechsel) ja
  2. Nebenausgang Fahrzeug‐Starter‐Batterie II (Meldeausgang Netz)
  Batterie‐Nennspannung (Blei) 12 V
  Ladestrom bzw. Belastbarkeit als Meldeausgang 0 A ‐ 2 A
  Verpol‐/Kurzschluss‐/Rückentlade‐/Sicherheits‐Schutz ja
  Anschluss für Fernbedienung Automatic Charger ja
  Geräte‐Einbaulage beliebig
  Temperaturbereich ‐20 / +45 °C
  Drehzahlgeregelter, temperaturgesteuerter Lüfter ja
  Allmähliche Abregelung der Ladeleistung bei Übertemperatur ja
  Sicherheitsabschaltung bei Überhitzung ja
  Lüfter‐Geräuschabsenkung, Nachtbetrieb (Silent Run) ja
  Schutzklasse / Schutzart I / IP21
  Abmessungen, Maße inkl. Befestigungsflansche/-füße, ohne Anschlüsse 228 x 139 x 74 mm
  Gewicht 1280 g
  Umgebungsbedingungen, Luftfeuchtigkeit max. 95 % RF, nicht kondensierend
  Sicherheitsbestimmungen EN 60335‐2‐29
  Lieferumfang: Netzkabel, Bedienungsanleitung
