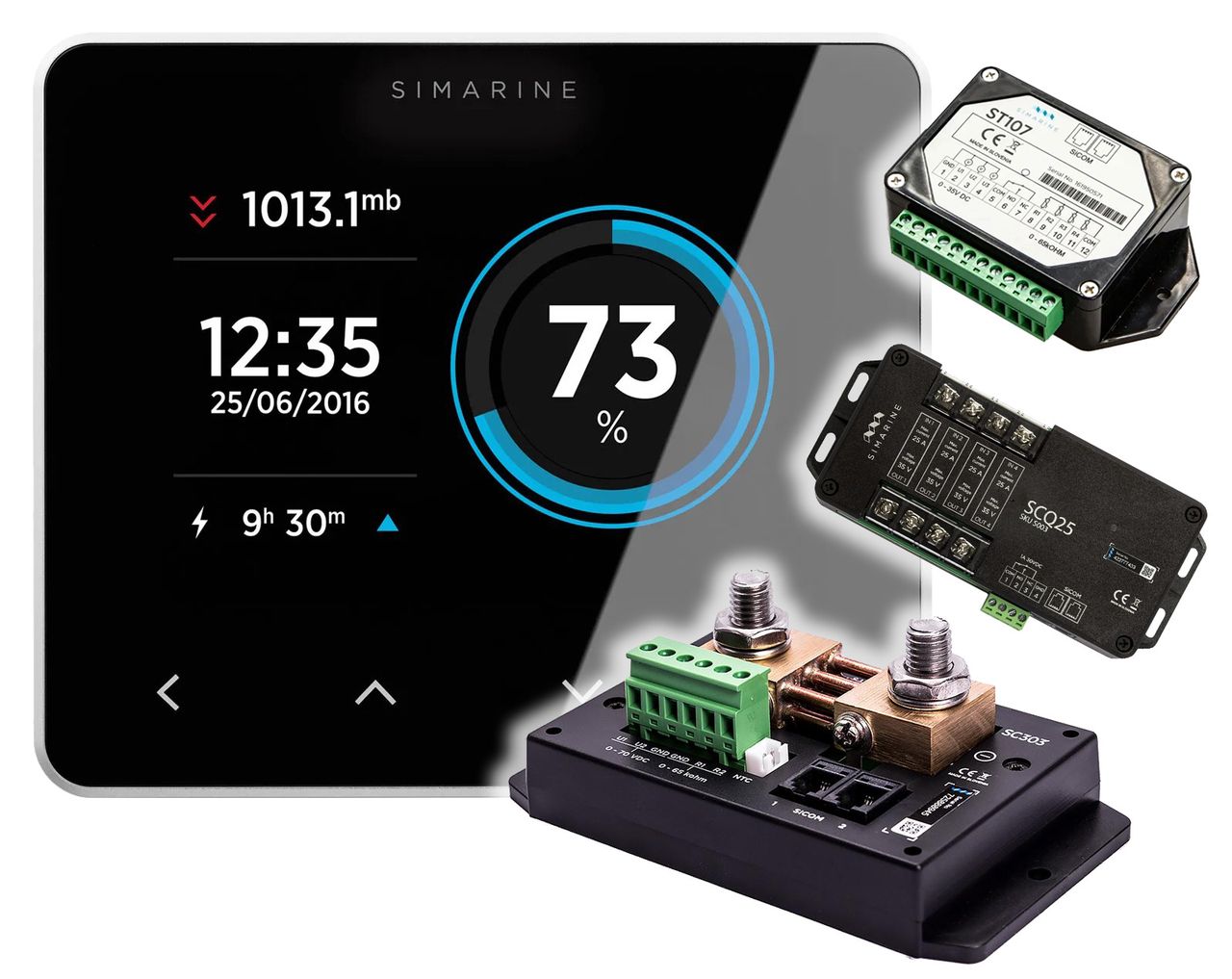

Simarine SET PICO BLUE All-In-One MEGA-SET Batteriemonitor + Shunt 500A + Tankmodul + 4-fach-Shunt für Verbraucher - Batteriewächter
Überwachen Sie, was Sie möchten. Kombinieren Sie PICO mit den entsprechenden Shunts und Modulen, die Sie benötigen. Wenn Sie Ihr System erweitern möchten, können Sie später jederzeit zusätzliche Module hinzufügen. Erhalten Sie alle wichtigen Daten über Ihre Batterien oder Batteriebänke, Tankfüllstände, Temperaturen, den Verbrauch von Geräten und überprüfen Sie, ob Ihre Solarmodule richtig funktionieren.
Artikelnummer fp-pico-blue-set-A-B
Gewicht: 0 g
** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen.
Simarine SET PICO BLUE All-In-One MEGA-SET Batteriemonitor + Shunt 500A + Tankmodul + 4-fach-Shunt für Verbraucher - Batteriewächter

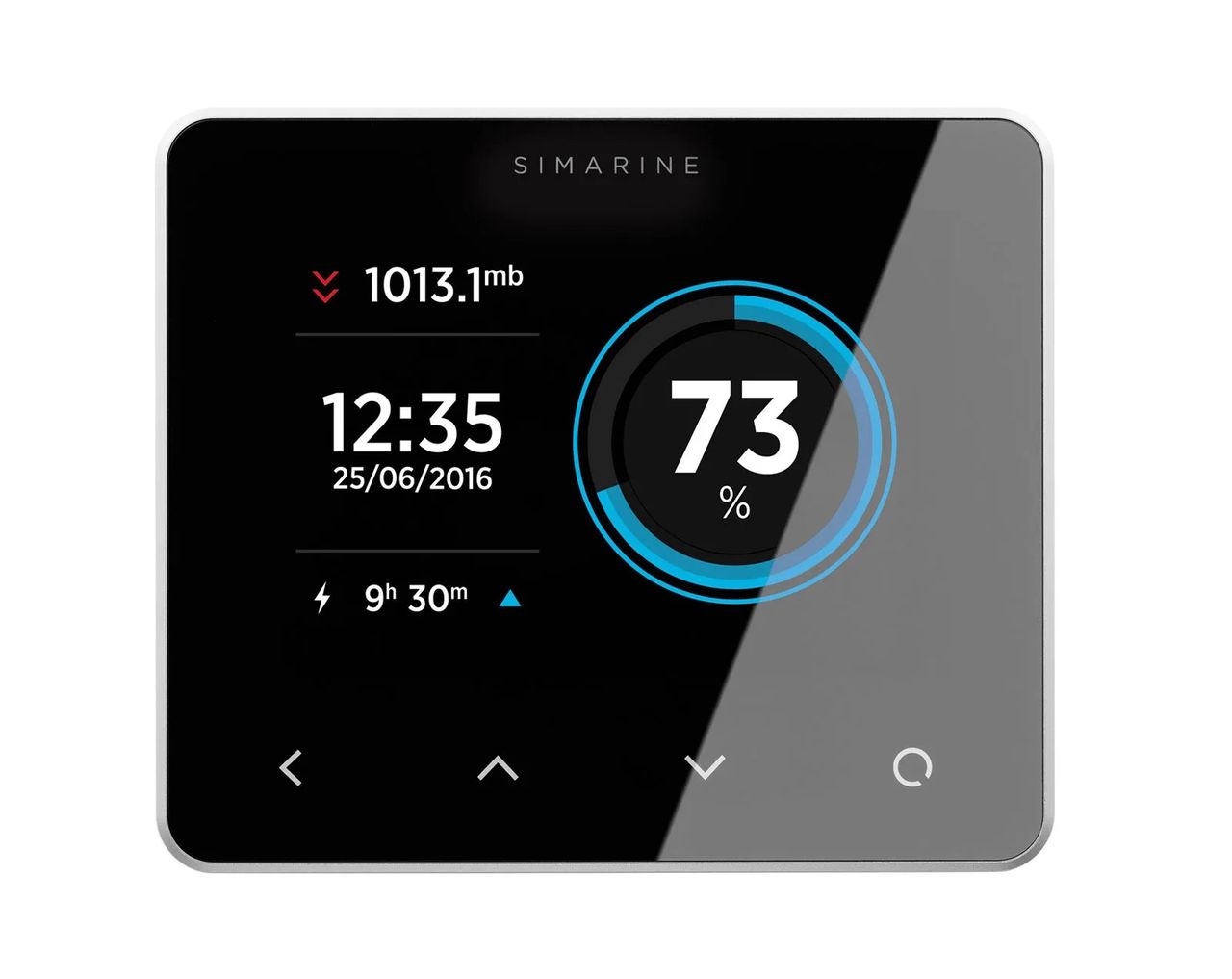

Simarine PICO Batteriemonitor Aufbaumontage silberner Aluminiumrahmen - Batteriewächter
Überwachen Sie, was Sie möchten. Kombinieren Sie PICO mit den entsprechenden Shunts und Modulen, die Sie benötigen. Wenn Sie Ihr System erweitern möchten, können Sie später jederzeit zusätzliche Module hinzufügen. Erhalten Sie alle wichtigen Daten über Ihre Batterien oder Batteriebänke, Tankfüllstände, Temperaturen, den Verbrauch von Geräten und überprüfen Sie, ob Ihre Solarmodule richtig funktionieren.
Wie sieht es mit der Spannung, der Stromstärke oder der verbleibenden Zeit aus? PICO hat auf alles eine Antwort.

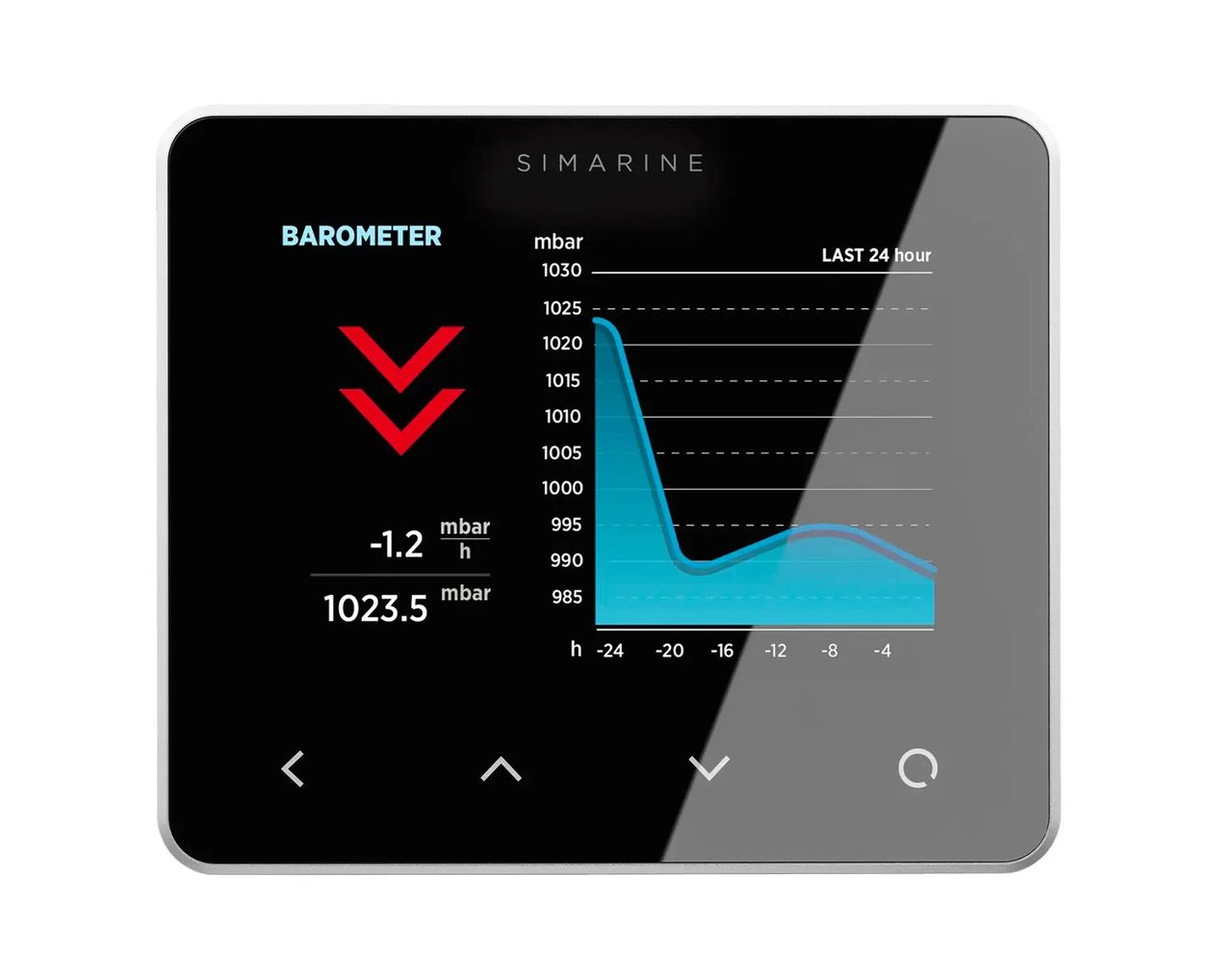

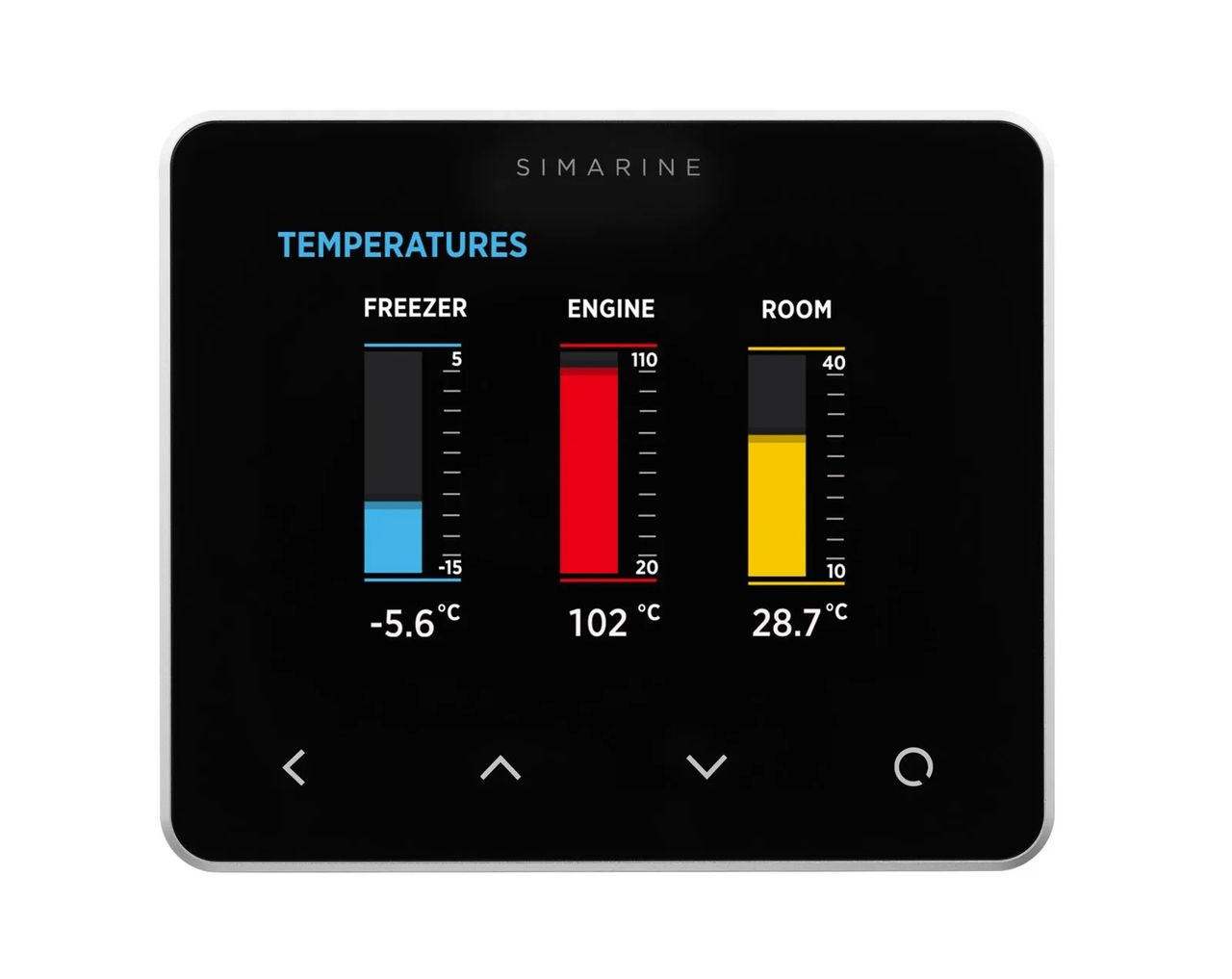

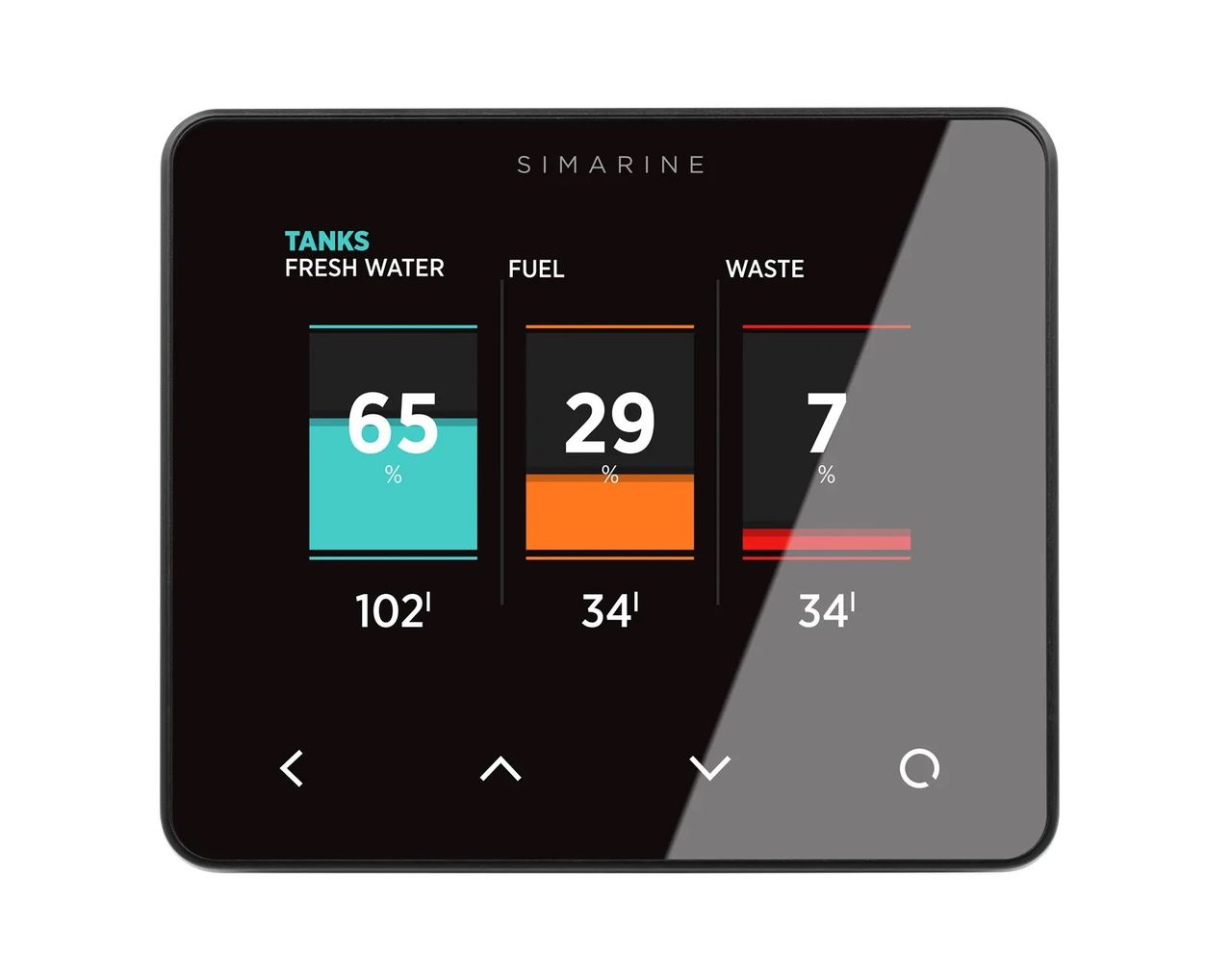

Der Pico Batteriemonitor zeigt alle Daten über die Spannung, den Ladezustand, die verbleibenden Amperestunden, die Zeit zum Laden oder Entladen und sogar die Temperatur Ihrer Batterien an.Integriertes Barometer, WiFi und kostelose App für Android und iOS.
Sie können bis zu 6 Batteriebänke überwachen. Das Pico-System ist modular aufgebaut, d.h. Sie benötigen zusätzlich zum Pico-Monitor Erweiterungsmodule.
Wenn Sie netzunabhängig sind, verlassen Sie sich vollständig auf Ihre eigenen Energiequellen. Batterien reichen nicht ewig, deshalb ist Solarstrom hier ein Muss. Und dennoch… Sie sollten wissen, was Ihre Batterien am meisten entleert. Ist es Ihr Kühlschrank, Ihr Herd oder etwas anderes?

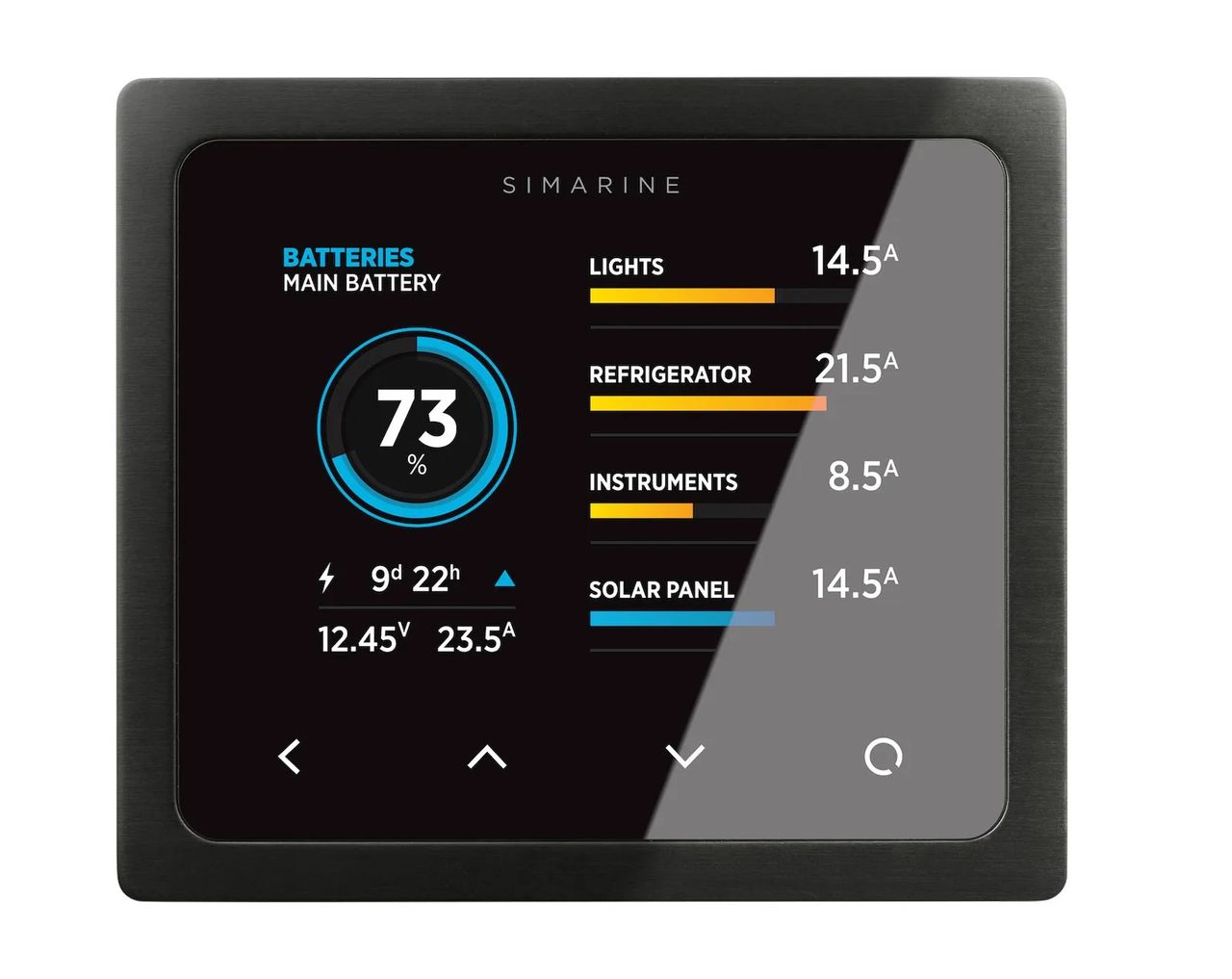

Wenn Sie das innovative SCQ25-, SCQ25T- oder SCQ50-Modul zu Ihrem System hinzufügen, können Sie den Stromverbrauch all Ihrer Geräte wie Kühlschrank, Beleuchtung, Kochfeld, Kaffeemaschine usw. überwachen. Haben Sie verschiedene Stromerzeuger, wie z.B. Solaranlagen, im Blick.
Die Überwachung des ein- und ausgehenden Stroms dient auch als Kontrolle, um sicherzustellen, dass alles ordnungsgemäß funktioniert.

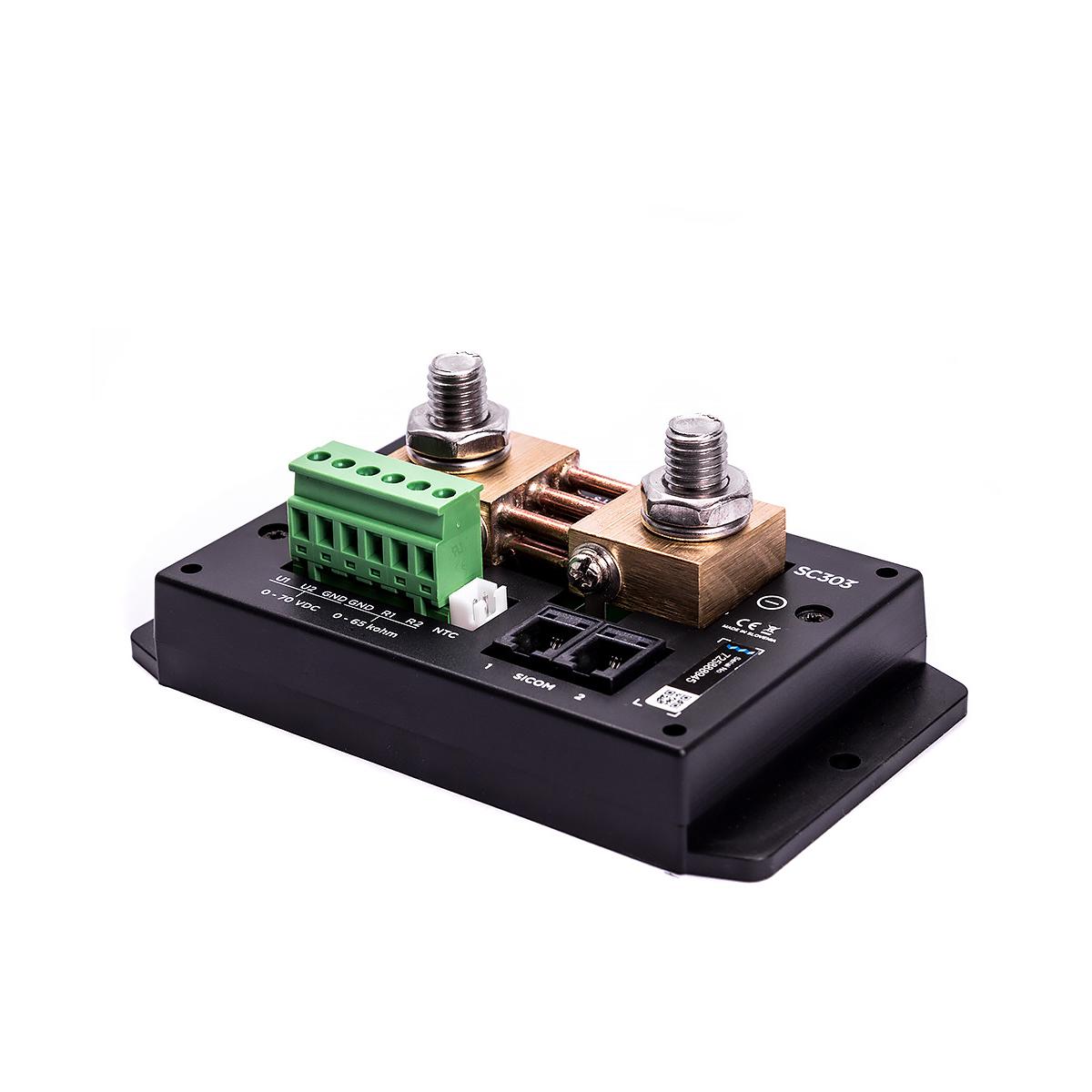

Simarine Shunt SC503 500A für PICO Batteriemonitor
SC503 sind innovative Kombinationen aus Hochampere-Shunt und Modul für den Tankfüllstand. Ihr Hauptzweck besteht darin, eine vollständige Überwachung der Batterien zu ermöglichen, indem sie Ihnen den kompletten Ladezustand einer Batterie oder Batteriebank, den Strom- und Spannungswert sowie die Temperatur des Batteriefachs anzeigen.
Mit zusätzlichen Eingängen am Modul selbst kann es auch zur Überwachung zusätzlicher Spannungs- oder Widerstandssensoren dienen, wie z.B. Tankfüllstandssensoren. Der Hochampere-Shunt kann auch wie folgt zur Messung verwendet werden:
– Stromverbrauch von Starkverbrauchern (Wechselrichter, Bug- und Heckstrahlruder, Ankerwinden)
– Strom von Generatoren (Landstrom-Ladegeräte und Sonnenkollektoren)
Der Hauptunterschied zwischen den beiden Shunts ist die zulässige Dauerstromgrenze, nämlich 300 Ampere für den SC303 und 500 Ampere für den SC503.
Sie haben:
– 2 Spannungseingänge bis zu 75,0 V.
– 2 Widerstandseingänge (für die Temperatur beim SC503).
– 1 Buchse für einen Temperatursensor mit JST-Stecker.
– 1 Stromsensor bis zu 300 A
Technische Daten:
- Spannungsbereich: 6 - 35 V
- Temperaturbereich: -20 – +70 °C
- Leistungsaufnahme bei 12 V: 0,8 mA
- Strommessbereich: 0,1 – 320 A, 100 ms
- Max. Dauerstrom: 500 A
- Max. Spitzenstrom: 1000 A (<1 min)
- Max. Spitzenstrom: 700 A (<5 min)
- Max .Spannungsabfall bei 300 A: 41 mV
- Max. Spannung an den Anschlüssen: 35 V
- Spannungseingänge: 0 - 75 V, 100 ms
- Widerstandseingänge: 0 Ohm - 65 kOhm

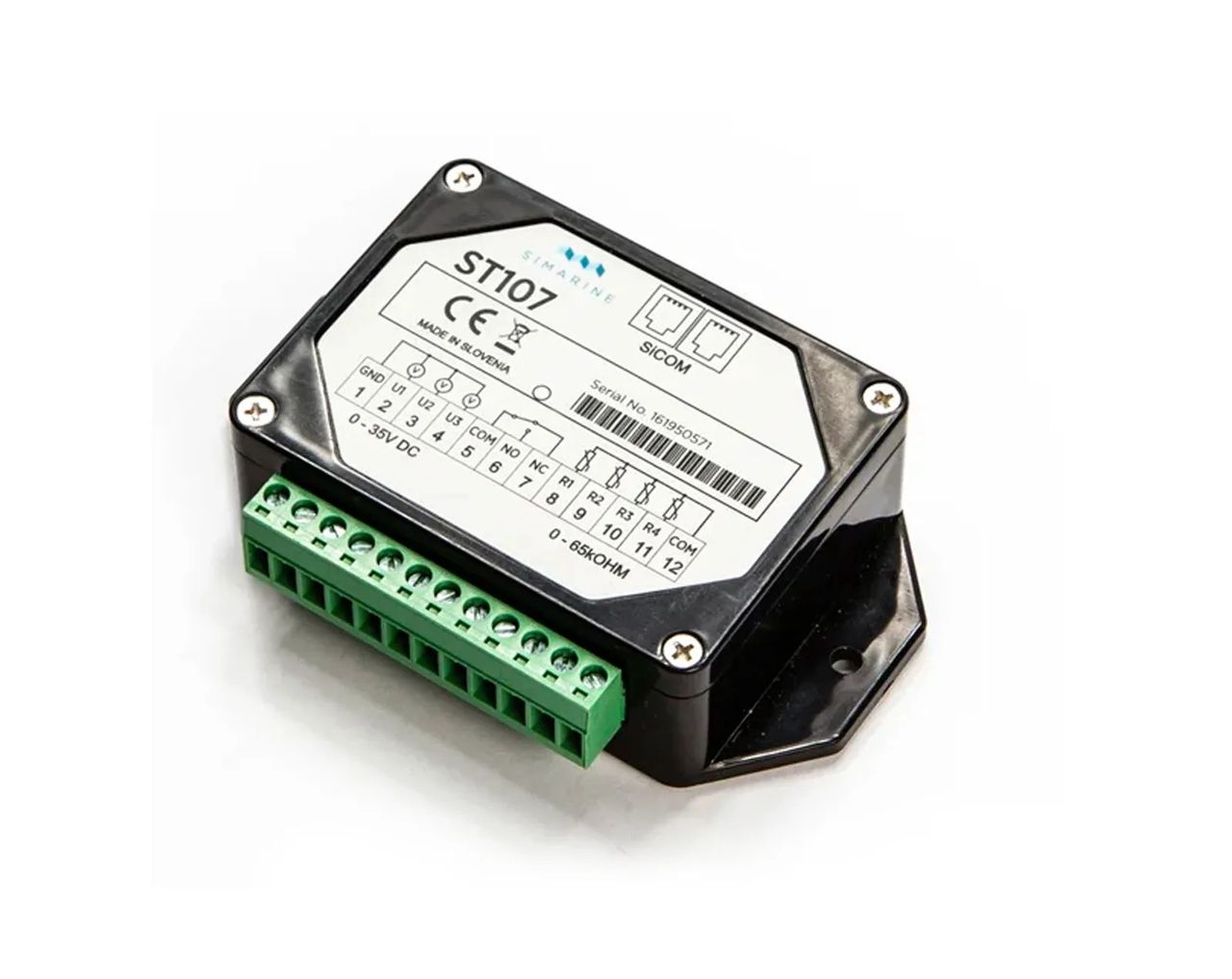

Simarine Tankmudul ST107 für PICO Batteriemonitor - für den Füllstand, Spannung und Temperatur
Das digitale Tankmodul ST107 ist ein äußerst vielseitiges Modul. Sein Hauptzweck ist die Messung von Wasser-, Kraftstoff- oder anderen Flüssigkeitsständen, doch Sie können es auch zur Messung von Spannung oder Temperatur verwenden.
ST107 bringt 4 Widerstands- und 3 Spannungseingänge in das System ein. Mit ihnen können Sie Folgendes überwachen:
- Widerstandseingänge: analoge Widerstandssensoren für Tankfüllstände oder Temperaturen
- Spannungseingänge: reine Spannungsbatterien (jeder Batterietyp außer Lithium), analoge Spannungssensoren für den Tankfüllstand und benutzerdefinierte Sensoren
Die Widerstandseingänge erfordern Sensoren im Bereich von 0 Ohm bis 65.000 Ohm und die Spannungseingänge Sensoren im Bereich von 0 V bis 75 V. Sie können jeden Tankfüllstandssensor anschließen, der in diesem Bereich arbeitet oder alles dazwischen.

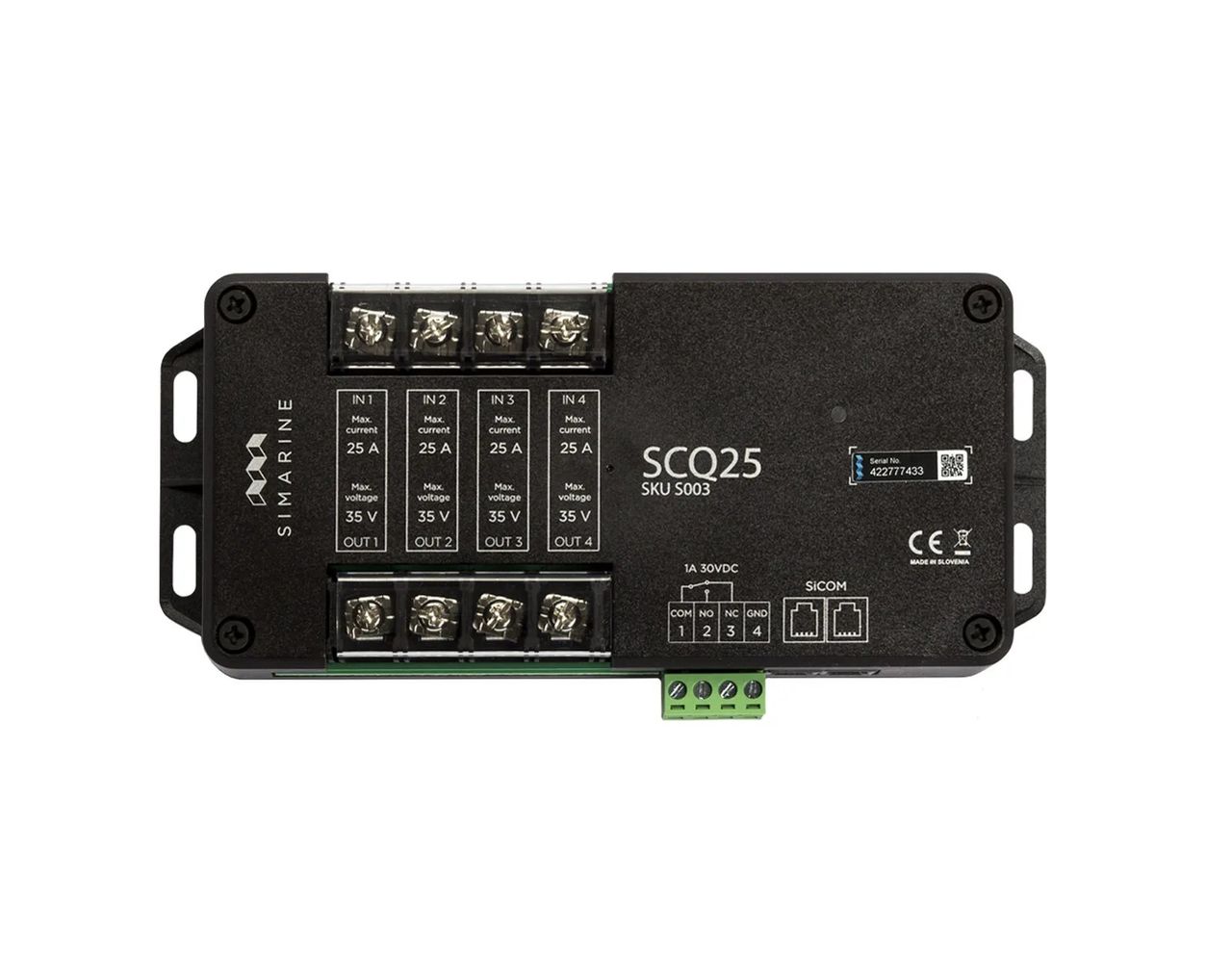

Quadro Shunt Module SCQ25
Eine echte Innovation auf dem Markt! Das Nebenwiderstandsmodul Quadro ist für die Geräteüberwachung zuständig. Damit können Sie den Stromfluss von 4 einzelnen Geräten überwachen. SCQ25 erlaubt einen maximalen Dauerstrom von 25 Ampere pro Kanal und SCQ50 erlaubt einen maximalen Dauerstrom von 50 Ampere pro Kanal.
Wenn Sie mehr als 25 Ampere pro Kanal benötigen, können Sie das Gerät parallel über zwei Kanäle verkabeln und die Einstellung in PICO so konfigurieren, dass diese beiden Kanäle als ein einziges Gerät überwacht werden, wodurch sich die Grenzwerte für den Dauerstrom verdoppeln (2×25 = 50A). Was ist mit dem SCQ25T Modul? Hierbei handelt es sich um eine innovative Kombination aus SCQ25 und ST107 Tankfüllstands- und Spannungsmodul. Es kombiniert die Funktionalitäten beider Module.
Anschlussmöglichkeiten:
– 4 Geräte (Verbraucher und/oder Generatoren)
– 1 Alarmsignalrelais
Die Spannungsgrenze des Alarmsignalrelais liegt bei 60V und die Stromgrenze bei 1A.
Lieferumfang:
1x PICO Batteriemonitor
1x Shunt SC503
1x Tankmodul ST107
1x 4fach Shunt 25A SCQ25
