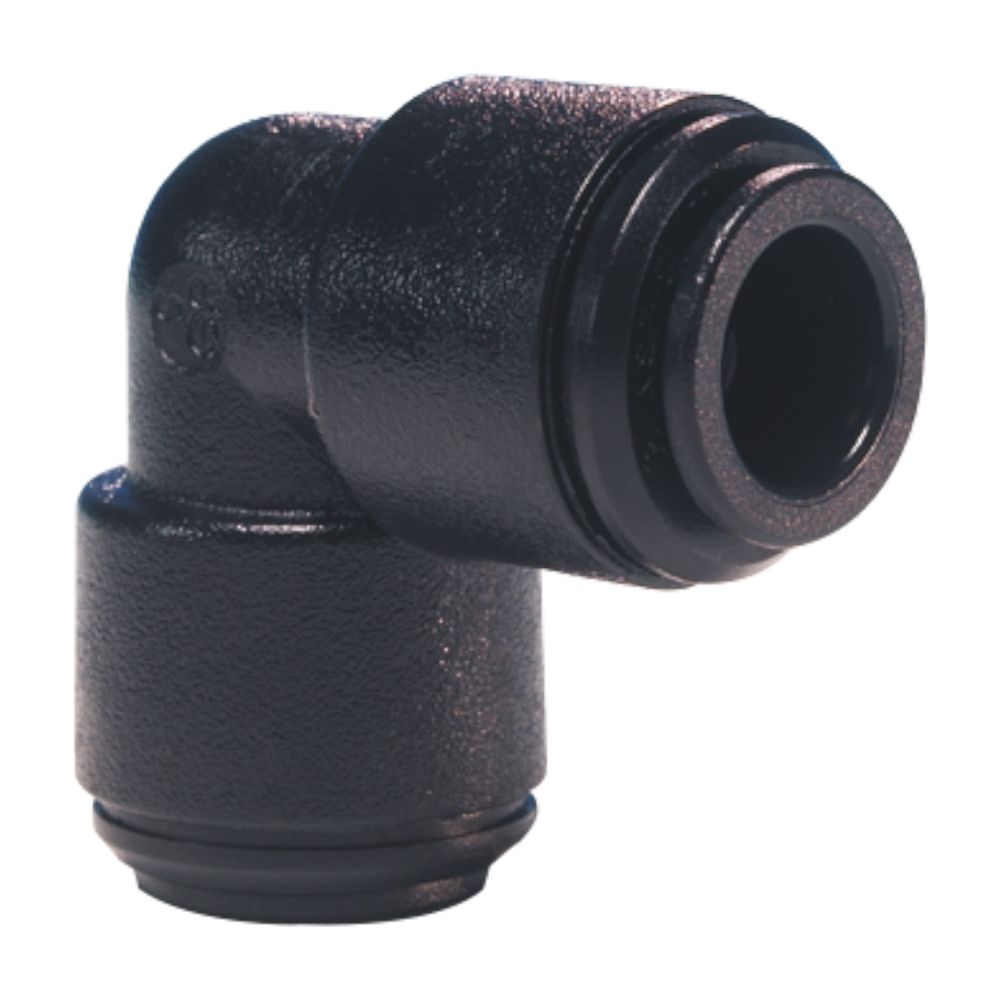

John Guest Winkelverbinder 12 mm – Union Elbow

Art.-Nr: PM0312E

Der John Guest Winkelverbinder aus schwarzem Acetal ist ein hochwertiger Push-Fit-Verbinder für Rohre und Schläuche mit einem Außendurchmesser von 12 mm. Der gleich große Winkelverbinder verbindet zwei Rohre oder Schläuche im 90°-Winkel und ermöglicht dadurch eine platzsparende und saubere Rohrführung.

Dank der Push-Fit-Technik lässt sich der Verbinder schnell und einfach ohne Werkzeug, Dichtmittel oder Heißarbeiten montieren. Das spezielle Klemmring-System hält das Rohr sicher und zuverlässig in Position, ohne es zu verformen oder den Durchfluss zu beeinträchtigen. Der Anschluss ist dicht, korrosionsbeständig und für Wartungsarbeiten jederzeit wieder lösbar.

Der Winkelverbinder besteht aus robustem Acetal-Copolymer und verfügt über einen schwarzen EPDM-O-Ring. Er eignet sich unter anderem für Trinkwasser, Wasseraufbereitung, Luft, Vakuum sowie Anwendungen mit inerten Gasen. Auch der Einsatz in Schank- und Zapfanlagen mit N₂/CO₂- oder Mischgasleitungen ist möglich.

Vorteile

• Robuster Winkelverbinder aus Acetal-Copolymer
• 90°-Verbindung für Rohre und Schläuche gleicher Größe
• Schnelle und einfache Push-Fit-Montage
• Werkzeuglose Demontage
• Zuverlässige und luftdichte Verbindung
• Sicherer Klemmring verhindert ein unbeabsichtigtes Lösen
• Gute Durchflusseigenschaften
• Geeignet für Trinkwasser und Wasseraufbereitung
• Für Luft, inerte Gase und Vakuumanwendungen geeignet
• Für intermittierendes Warmwasser bis 65 °C geeignet
• Geeignet für Kunststoff- und Weichmetallrohre
• Korrosionsbeständige Ausführung
• Hergestellt und montiert in Großbritannien

Technische Daten

Anschlussgröße: 12 mm Rohr-Außendurchmesser
Bauform: Gleich großer 90°-Winkelverbinder
Material Körper: Acetal-Copolymer, ungefüllt
Material O-Ring: EPDM, schwarz
Material Klemmring: Acetal-Copolymer, ungefüllt
Klemmzähne: Edelstahl 301
Max. Betriebsdruck: 10 bar
Betriebsdruck bei 65 °C: 7 bar
Temperaturbereich: 1 °C bis 65 °C

Geeignete Anwendungen

• Trinkwasser
• Wasseraufbereitung
• Wasserreinigung
• Schank- und Zapfanlagen
• Inerte Gase
• N₂-/CO₂- und Mischgasleitungen
• Druckluft und pneumatische Anwendungen
• Vakuumanwendungen

Der John Guest Winkelverbinder PM0312E ist damit eine praktische Lösung für sichere 90°-Verbindungen in Trinkwasser-, Wasseraufbereitungs-, Getränke- und pneumatischen Leitungssystemen.
