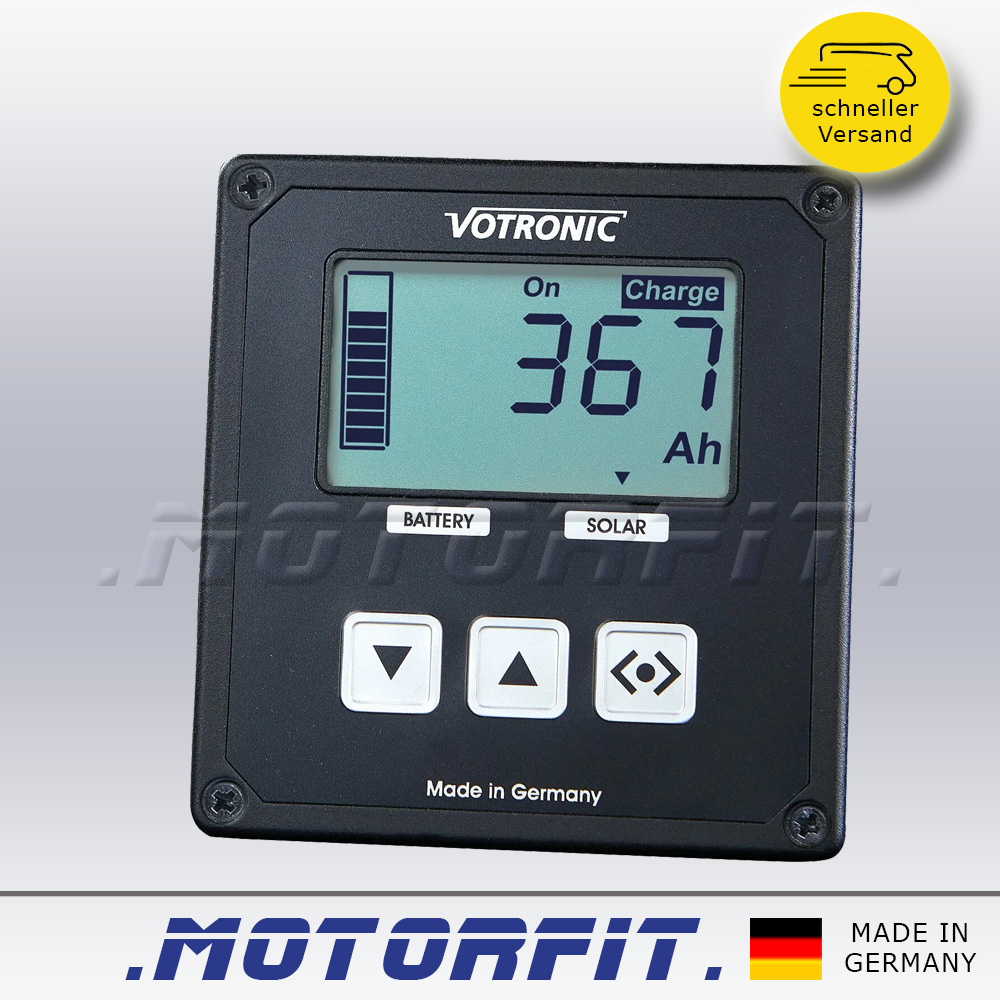

Votronic LCD Energy Monitor CI (nur Anzeige)

Dank der Integration in das VOTRONIC → CI-Bus-System ist der LCD Energy Monitor CI vollständig kompatibel mit den Smart Shunt CI Varianten (100 A, 200 A und 400 A), den MPP(T) CI Solarreglern sowie den Battery Chargern der Serie VBCS Triple. Das ermöglicht ein durchgängiges, intelligentes Zusammenspiel aller Systemkomponenten. Auswertung und Konfiguration via Smartphone-App.

Die Installation des LCD Energy Monitors ist denkbar einfach: Der separat erhältliche Präzisions-Messwiderstand (Smart Shunt CI) wird direkt am Minuspol der Bord-Batterie angeschlossen und über ein Kabel (Eindraht-Verbindung) lediglich mit der Anzeige verbunden. Fertig.

Produktmerkmale

• Vereint VOTRONIC Batterie- und Solarcomputer
• Integrierte Bluetooth Funktion
• Modularbuchse (RJ 12) für den Anschluss eines VOTRONIC Solar-Reglers ab 2014
• CI-Bus-Anschluss kompatibel mit Smart-Shunt CI und VOTRONIC Solarregler CI
• Große, übersichtliche Anzeige
• Sehr einfach zu bedienen
• Beleuchtetes, hervorragend ablesbares Display
• Geringe Einbautiefe (nur 22 mm)
• Sehr geringe Stromaufnahme
• Jederzeit nachrüstbar
• Optional: Aufbaugehäuse

Ein besonderes Merkmal ist die Abwärtskompatibilität: Über die bewährte Modular-Schnittstelle lässt sich das Gerät nahtlos in bestehende Installationen integrieren – ideal für Upgrades bestehender Batterie oder Solarcomputer-Systeme. So kann z. B. ein vorhandenes Display durch den LCD Energy Monitor ersetzt werden, um zusätzlich Solardaten anzuzeigen, sobald ein kompatibler Solarregler vorhanden ist oder ergänzt wird.

Neben seiner Funktionsvielfalt überzeugt der LCD Energy Monitor CI auch optisch mit einem neuen, eleganten schwarzen Design und einem hellen, weiß beleuchteten Display, das jederzeit eine klare und kontrastreiche Anzeige bietet – selbst bei schwierigen Lichtverhältnissen.

FUNKTIONEN IM ÜBERBLICK

Batterie-Computer (Bordbatterie):

• Anzeige des Ladezustands (SOC)
• Restkapazität in Ah und %
• Berechnete Restlaufzeit in Stunden
• Lade- und Entladeströme in Ampere
• Batteriespannung in Volt

Solar-Computer:

• Anschlussmöglichkeit von bis zu vier Solarreglern über CI-Bus
• Abwärtskompatibel zu allen VOTRONIC Solarreglern ab 2014 (Modularbuchse)
• Anzeige der aktuellen Solarleistung und des Solarstroms
• Anzeige der aktuellen Modulspannung
• Übersicht der geladenen Kapazität und Energie

Weitere Funktionen:

• Spannung der Starterbatterie
• Integrierte 24-Stunden-Uhr
• Programmierbarer Schaltausgang
• Betrieb mit 12 V- und 24 V-Systemen
• Bluetooth-Anbindung zur komfortablen Auswertung und Konfiguration via Smartphone-App

Technische Daten:

Batterie-Nennspannung Blei-Säure/Gel/AGM: 12 V und 24 V Typen
Batterie-Nennspannung LiFePo4: 12,8…13,2 V/25,6…26,4 V
Smart-Shunt CI (Nennstrom): 100 A, 200 A oder 400 A
Stromaufnahmen (Beleuchtung abschaltbar): 6mA…32mA
Batterie-Nennkapazität einstellbar: -
Strombelastbarkeit Dauer/3 Min/kurz: -
Maße Display (BxHxT): 80x85x24 mm
Einbaumaße (BxHxT): 66x72x22 mm
Maße Smart-Shunt CI (LxBxH): -
Gewicht Anzeige/Smart-Shunt CI: 68 g
Solar-Laderegler Kompatibilität: MPP(T) CI Solar-Laderegler, VBCS Triple CI
Abwärtskompatibilität *: VOTRONIC Solarregler (ab 2014), Solar-Data Extender 3N1, Smart Shunt

* maximal ein abwärtskompatibles Gerät nutzbar: VOTRONIC Solarregler (ab 2014) oder Solar-Data Extender 3N1 oder Smart Shunt

Lieferumfang:

Anzeigeeinheit, Befestigungsschrauben, Anleitung, 3-polige Steckschraubklemme
