VOTRONIC LCD Batterie Computer 100 S - 200 S - 400 S Smart Shunt + Aufbaugehäuse

Batterie-Computer S-Serie (Batteriemesscomputer) mit Smart-Shunt Modell - höhere Genauigkeit! Gibt immer genaue Auskunft über die Lade- und Restkapazität der Batterien. Anzeige von Volt, Ah und Ampere. + Shunt + Aufbaugehäuse S100 S200 S400 Batteriecomuter


Artikelnummer vo-1263-1266-1269Aufbau
Gewicht: 613 g

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTBhYWNiYWFjNjM4NWM0ODFiYTQ1Y2QwZmMzNTcyNWNjY2Y5ODgwNzU5N2M3NjRjMGIxZWYxN2U5ODJlMTVmZnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMDhUMTc6MTY6MTMuOTA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU05WjRkYWpaaV95cncxT2lHcWU2eDROVkVkUXZBOGdURWtuMWNkM0pRa0pjVVBtdEFfUjdiWHp6SDhzNjZOeldYejFLWW5JT2M5ODJZUkxnbmVFZnNKMU5CXzRBIn19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTBhYWNiYWFjNjM4NWM0ODFiYTQ1Y2QwZmMzNTcyNWNjY2Y5ODgwNzU5N2M3NjRjMGIxZWYxN2U5ODJlMTVmZnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMDhUMTc6MTY6MTMuOTA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU05WjRkYWpaaV95cncxT2lHcWU2eDROVkVkUXZBOGdURWtuMWNkM0pRa0pjVVBtdEFfUjdiWHp6SDhzNjZOeldYejFLWW5JT2M5ODJZUkxnbmVFZnNKMU5CXzRBIn19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('672e47ae63085', 'paypal', 'paypal', 'pill', 'gold'); }); } else { renderPayPalButtons('672e47ae63085', 'paypal', 'paypal', 'pill', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTBhYWNiYWFjNjM4NWM0ODFiYTQ1Y2QwZmMzNTcyNWNjY2Y5ODgwNzU5N2M3NjRjMGIxZWYxN2U5ODJlMTVmZnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMDhUMTc6MTY6MTMuOTA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU05WjRkYWpaaV95cncxT2lHcWU2eDROVkVkUXZBOGdURWtuMWNkM0pRa0pjVVBtdEFfUjdiWHp6SDhzNjZOeldYejFLWW5JT2M5ODJZUkxnbmVFZnNKMU5CXzRBIn19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTBhYWNiYWFjNjM4NWM0ODFiYTQ1Y2QwZmMzNTcyNWNjY2Y5ODgwNzU5N2M3NjRjMGIxZWYxN2U5ODJlMTVmZnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMDhUMTc6MTY6MTMuOTA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU05WjRkYWpaaV95cncxT2lHcWU2eDROVkVkUXZBOGdURWtuMWNkM0pRa0pjVVBtdEFfUjdiWHp6SDhzNjZOeldYejFLWW5JT2M5ODJZUkxnbmVFZnNKMU5CXzRBIn19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }

* inkl. ges. MwSt. zzgl. Versandkosten
** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen.


Votronic LCD-Batterie-Computer S + Smart Shunt + Aufbaugehäuse
Digitale Messgeräte - Alles im Blick, alles im Griff

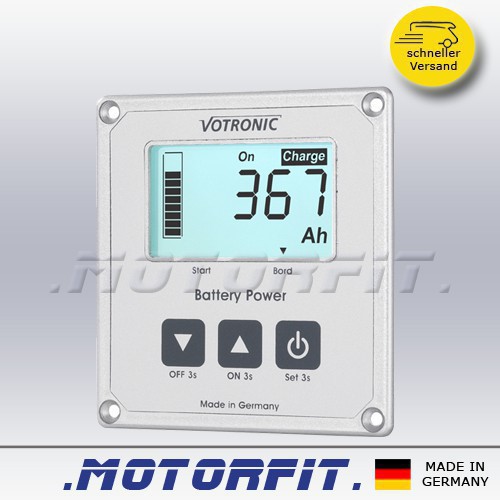

Wie viel Restladung hat meine Bordbatterie eigentlich noch? Ist die Batterie wirklich voll? Warum wird trotz ausgeschalteter Verbraucher Energie aus der Batterie entnommen? Diese Fragen beantwortet der VOTRONIC LCD-Batterie-Computer S auf das Prozent (%) und die Amperestunde (Ah) genau. Er informiert auf Knopfdruck umfassend über den aktuellen Ladezustand der Batterie, die fließenden Batterieströme sowie die Spannungslage der Batterie. Aufbauend auf dem überaus bewährten VOTRONIC LCD-Batterie-Computer ist der LCD-Batterie-Computer S entstanden. Die vielseitigen, leicht zu bedienenden Anzeigefunktionen sind durch eine weiß beleuchtete, übersichtliche LCD-Anzeige erweitert worden, die auch aus großer Entfernung und bei ungünstigen Lichtverhältnissen sehr gut ablesbar ist.

Das Gerät steht ständig mit seiner Batterie in Kontakt und registriert und bewertet somit alle Batterieaktionen. Alle Lade- und Entladeströme werden penibel mitgezählt, Batteriegröße, Selbstentladung, Batteriebelastung etc. anhand einprogrammierter Kennlinienfelder berücksichtigt. Aus den gemessenen Werten und der Batteriegröße wird dann die Restkapazität der Batterie errechnet. Das Ergebnis ist die korrekte Anzeige des Ladezustandes (der noch entnehmbaren Kapazität, Restladung) der Bordbatterie als Zahlenwert in Amperestunden (Ah) und in Prozent (%) sowie als übersichtlicher Füllstands-Balken, wie bei einer Tankuhr. Der LCD-Batterie-Computer S eignet sich für alle Batterietypen (Säure, Gel, AGM, Lithium einstellbar) mit 12V- und 24V-Batteriespannung.

Selbstverständlich stehen auch die aktuelle Batteriespannung (V) und der aktuelle Batteriestrom (A) in der Anzeige zur Verfügung. Entladeströme (Verbraucher) werden durch ein Minuszeichen gekennzeichnet. Ladeströme sind zudem durch ein gut lesbares Zeichen "Charge" gekennzeichnet. Davon unabhängig besteht eine weitere Anzeigemöglichkeit für die Spannung einer zweiten Batterie, z.B. zur Überwachung der Starter-Batterie des Fahrzeugs.

Der LCD-Batterie-Computer S besitzt einen frei programmierbaren Schaltausgang für Steuer-, Kontroll- und Warnzwecke, um z.B. abhängig vom Ladezustand der Bord-Batterie (0-100%) Verbraucher automatisch zu schalten oder eine Warnung auszugeben. Ein- und Aus-Schaltpunkte sind in % frei und unabhängig voneinander einstellbar, wodurch beliebige Schaltfunktionen ermöglicht werden. Zudem können diese jederzeit manuell per Tastendruck übersteuert werden.

Anwendungsbeispiel: Automatischer Schutz der Batterie gegen schädliche Tiefentladung, die Verbraucher werden exakt nach Ladezustand abgeschaltet, z.B. bei weniger als 25% Ladezustand. Auf Tastendruck ist eine NOT-EIN-Funktion möglich zur Weiterversorgung der Verbraucher. Das Gerät kann somit auch als fernbedienter Batterie-Hauptschalter (ein/aus) mit Tiefentladeschutz verwendet werden.

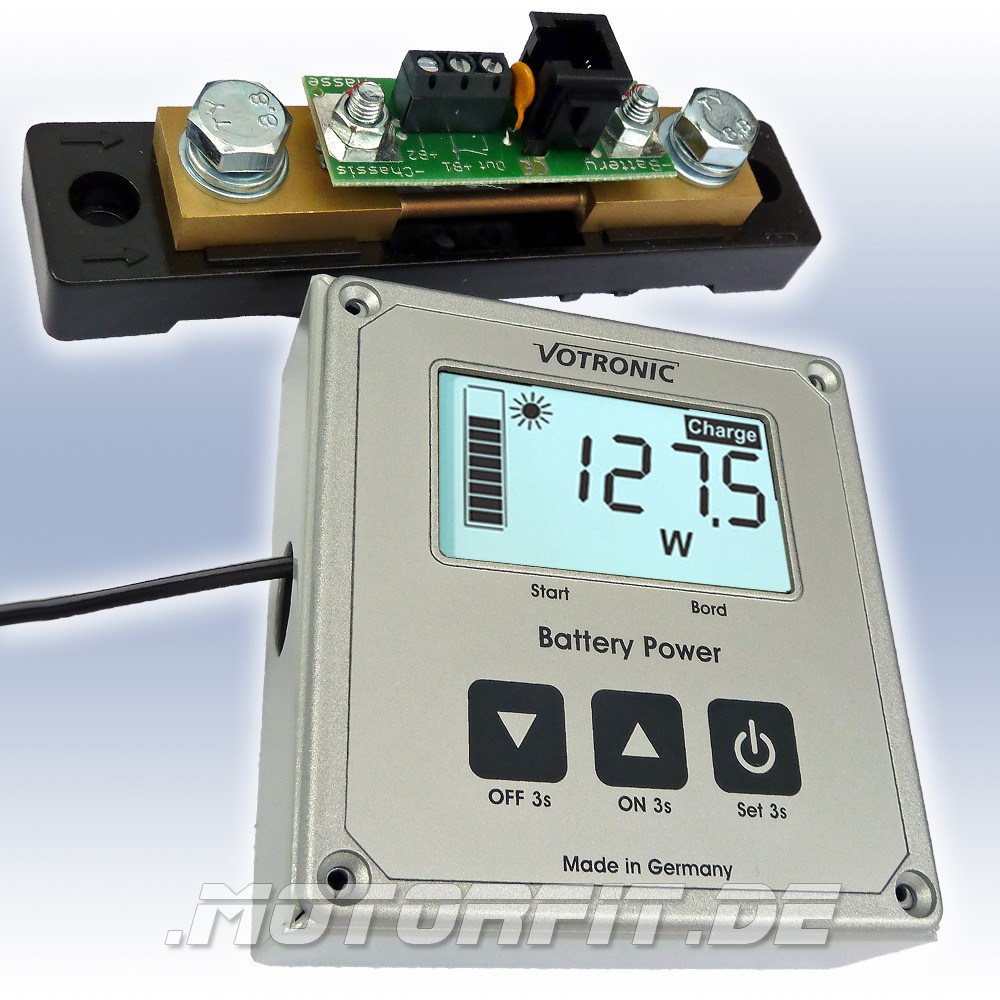

Ein steckerfertiges Anschlusskabel verbindet die Anzeige komplett mit einem robusten Präzisions-Messwiderstand (Shunt), der direkt am Minuspol der Bord-Batterie angeschlossen wird und an dem die Spannungen und Ströme der Batterie aufgenommen werden. Hier befindet sich auch der Schaltausgang zum Anschluss von Signalgebern oder kräftigen Schaltrelais.

Passend zum VOTRONIC Modulsystem reiht sich das Gerät sowohl optisch als auch mechanisch (einheitliche Höhe 85 mm) an die übrigen Anzeigemodule an und die geringe Einbautiefe von nur 22 mm erlaubt die Montage an nahezu jeder Stelle.

Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:

  • Batteriespannung Bordbatterie 7 bis 32 V (Volt). interne Messauflösung 0,1 V
    Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung.
  • Batteriestrom (laden/entladen) +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
    Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein Zeichen, Kontrolle der Ladeströme, durch ein Charge Zeichen gekennzeichnet.
  • Batteriekapazität (Ah und %)
    Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
  • Batteriespannung 2. Batterie (z.B. Startbatterie), 7 bis 32 V (Volt), interne Messauflösung 0,1 V
  • Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)

Der LCD-Batterie Computer S ist auf den im Lieferumfang enthaltenen Mess-Shunt abgestimmt und kann nicht in Verbindung mit anderen Mess-Shunts betrieben oder untereinander ausgetauscht werden!





Gerätetyp

Mess-
Shunt im
Liefer-
umfang

Strom-
auf-
nahme
[mA]

Stromaufn.
Beleuchtung
(abschaltbar)
[mA]

Batterie-
Nennkapaz.
einstellbar
[Ah]

Strom-
mess-
bereich
Display

Strommess-
bereich
Shunt [A]
Dauer/15/7 Min.

Gewicht
[g]

LCD-Batterie-Computer 100 S 100 A 3 30 50 - 2000 ± 450 A 100 / 150 / 200 220
LCD-Batterie-Computer 200 S 200 A 3 30 50 - 2000 ± 950 A 200 / 300 / 400 240
LCD-Batterie-Computer 400 S 400 A 3 30 100 - 2000 ± 1800 A 400 / 600 / 800 320



Batteriespannung: 12 und 24 V

Prüfzeichen:
CE, E-Prüfung (EMV/Kfz-Richtlinie)

Maße (B x H x T):
Maße Gerät:   80 x 85 x 25 mm
Einbaumaße:   65 x 70 x 22 mm

Empfohlenes Zubehör:

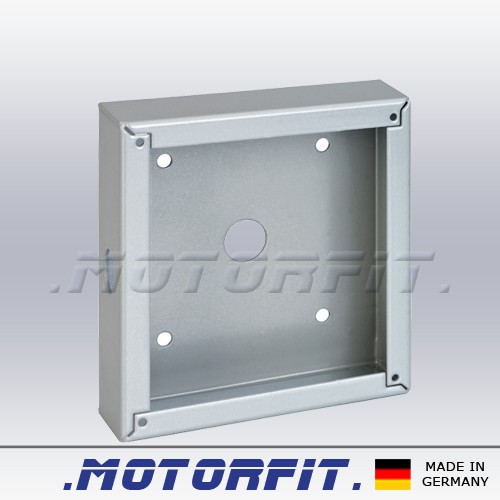

Aufbaugehäuse für LCD-Anzeigegeräte Art.-Nr. VO-2014 (Maße (B x H x T): 87 x 83 x 27 mm)

Qualität Made in Germany



Irrtum und Änderungen vorbehalten - (c) iMS
